Що таке релейний екран?

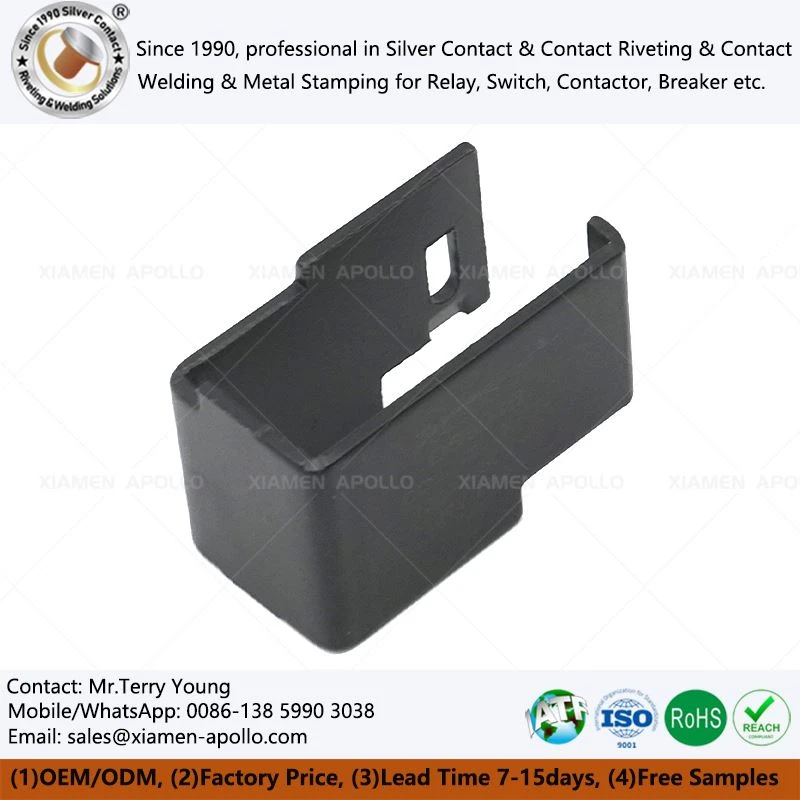

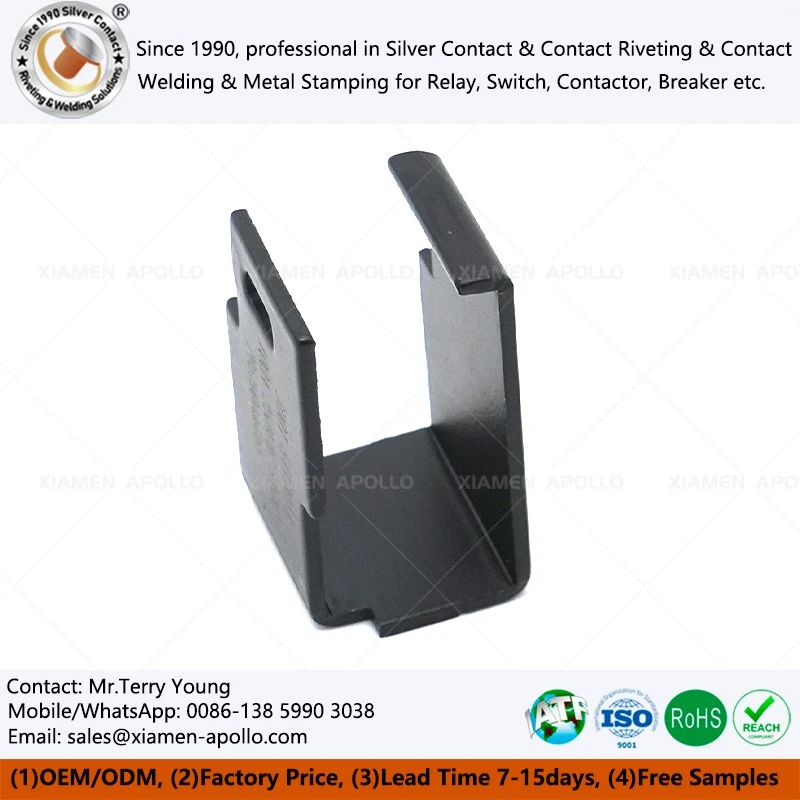

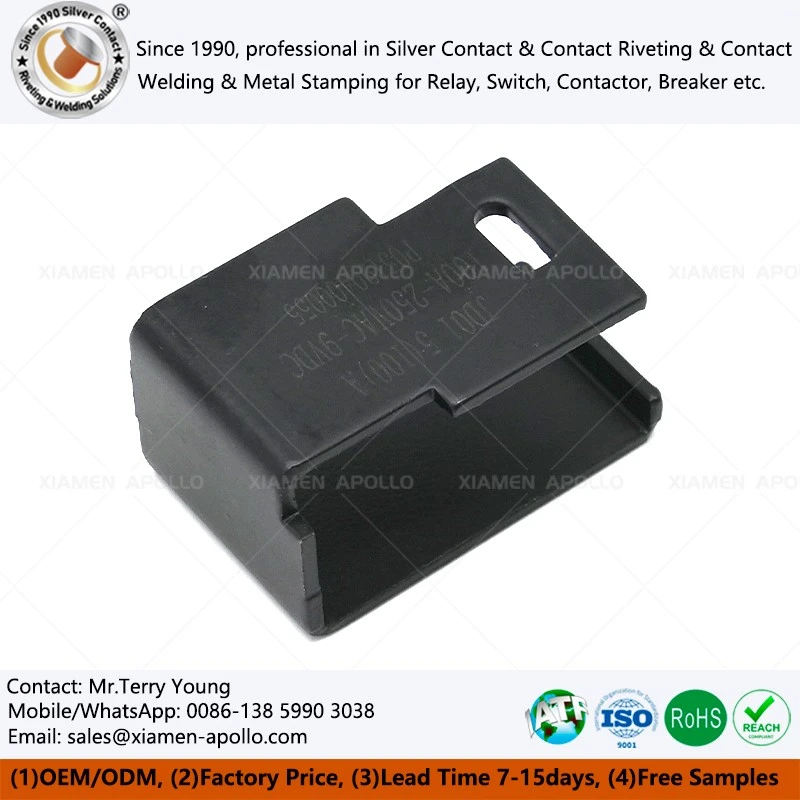

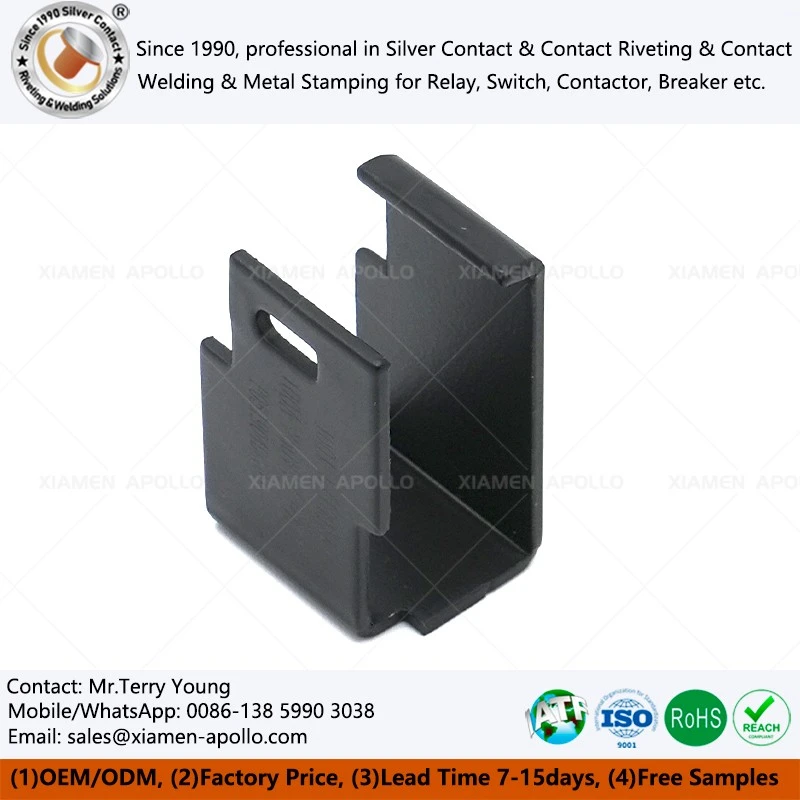

Корпус екрану реле – це сформований листовий-металевий корпус, який використовується навколо реле з магнітною фіксацією в електро{1}}лічильниках для зменшення впливу зовнішніх електромагнітних перешкод на реле. У корпусі використовується холоднокатаний лист із вуглецевої-сталі з порошковим-покриттям із розмірами, отворами, монтажними інтерфейсами та фасонними деталями, виготовленими згідно з кресленням замовника. Спеціальні зразки, координація інструментів і серійне виробництво доступні для програм реле, розумних-лічильників і низько-електричних компонентів.
Технічні характеристики та матеріали захисної кришки реле
| Технічний параметр | Стандарт специфікації |
|---|---|
| Основний матеріал | Холоднокатана вуглецева сталь (SPCC / SPCD / SPCE) |
| Обробка поверхні | Електростатичне порошкове покриття (епоксидна смола / поліестер) |
| Магнітна проникність | Висока ефективність магнітного екранування для низькочастотних полів |
| Діелектрична міцність | >3,0 кВ / 1 хв (пробій ізоляції порошкового покриття) |
Процес виготовлення та послідовність формування кришки екрану реле
Порізка та заготовка листів

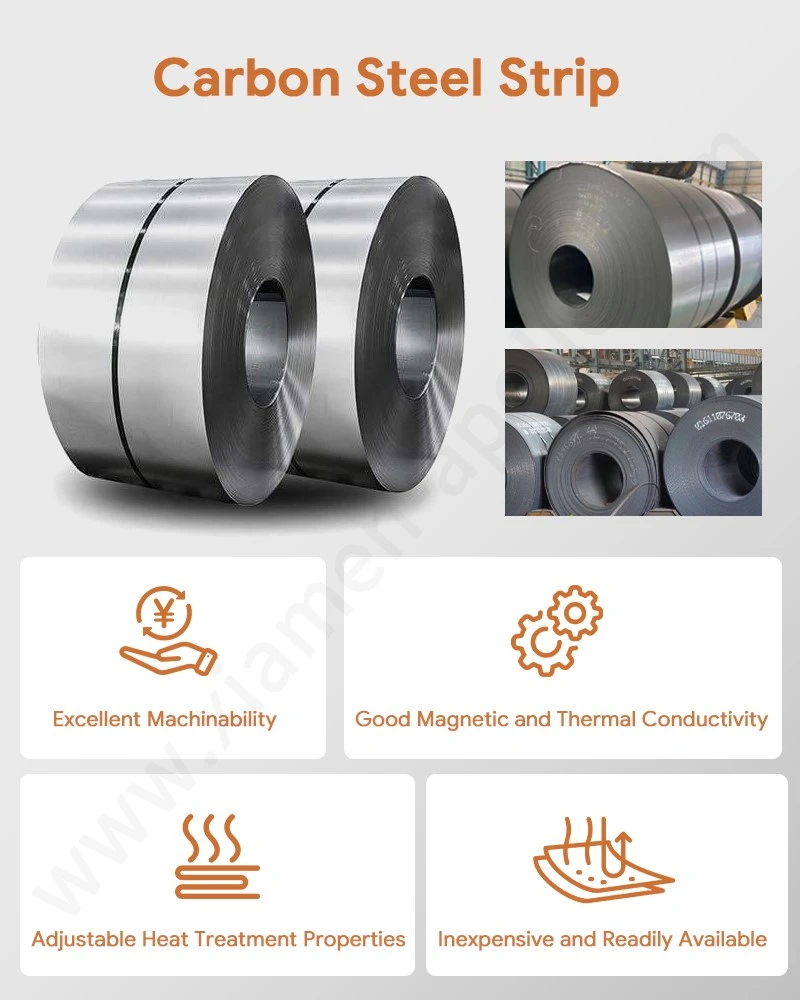

Холоднокатаний лист із вуглецевої сталі готується відповідно до необхідної геометрії заготовки. Різання та штампування створюють профіль матеріалу перед наступними операціями штампування, згинання або формування.
Штампування та формування
Необхідні отвори, прорізи та елементи корпусу формуються відповідно до затвердженої геометрії. Послідовність формування вибирається відповідно до конструкції корпусу, щоб контролювати деформацію навколо точок кріплення та зон зазору реле.
Інтерфейси згинання та складання
Згини та фланці встановлюють остаточний профіль корпусу та його взаємозв’язок із вузлом реле. Монтажні інтерфейси необхідно перевіряти на відповідність сполученим компонентам, тому що навіть невеликі геометричні відхилення можуть вплинути на монтаж або зазор від перешкод.
Підготовка-порошкового покриття
Після формування металу тиском корпус проходить відповідну підготовку поверхні та наноситься порошкове{0}}покриття. Вимоги до покриття мають визначати необхідну обробку, зони покриття та будь-які поверхні, які повинні залишатися вільними від покриття для електричного чи механічного складання.

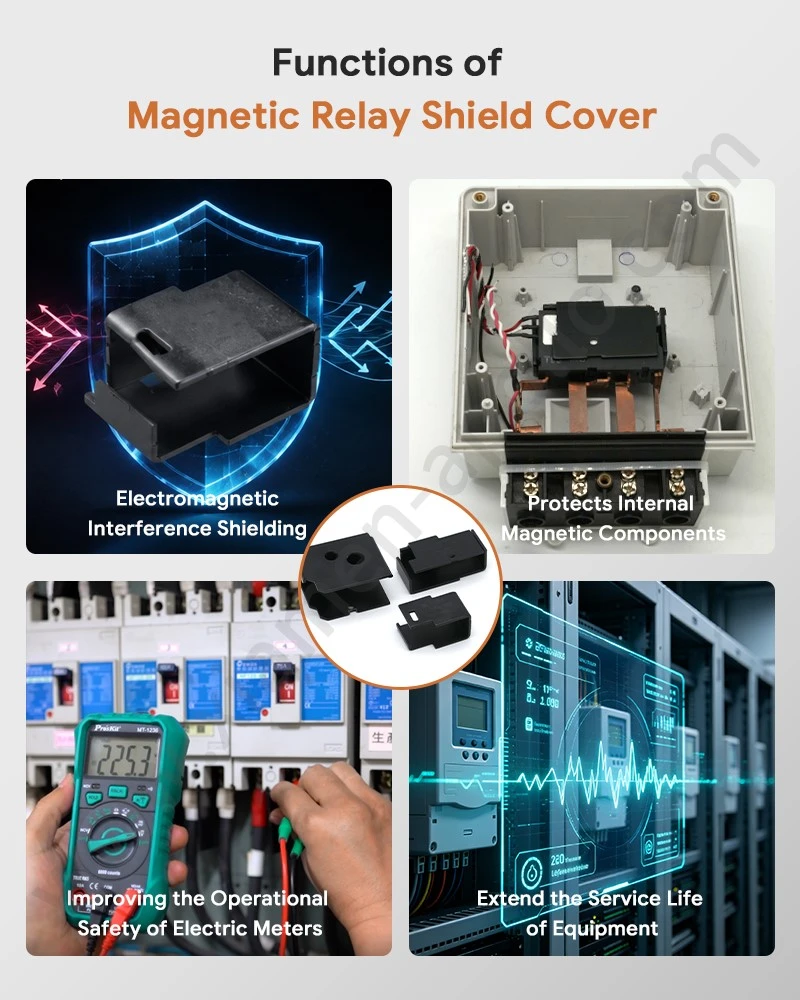

Магнітне екранування. Функція захисту від електромагнітних перешкод
Середовище реле з фіксацією
Реле з магнітною фіксацією зберігає свій стан перемикання без постійного живлення котушки.
Конструкція щита з вуглецевої сталі
Корпус із вуглецевої сталі забезпечує феромагнітний корпус навколо призначеної зони реле.
Контроль зовнішніх перешкод
Корпус щитка реле з магнітною фіксацією призначений для зменшення впливу зовнішніх електромагнітних перешкод на реле в межах зазначеного лічильника.
Інтеграція лічильника
Для інтелектуальних лічильників електроенергії, які використовують реле з магнітною фіксацією, геометрія корпусу має відповідати корпусу реле, клемам, структурі друкованої плати та навколишньому корпусу.
зв'яжіться з нами
Для терміновогоКорпус щитка релепроекту, надішліть 2D/3D-креслення, марку вуглецевої сталі, товщину листа, вимоги до порошкового-покриття та цільову кількість зараз для інженерної перевірки, планування прототипу та пропозиції заводу.
